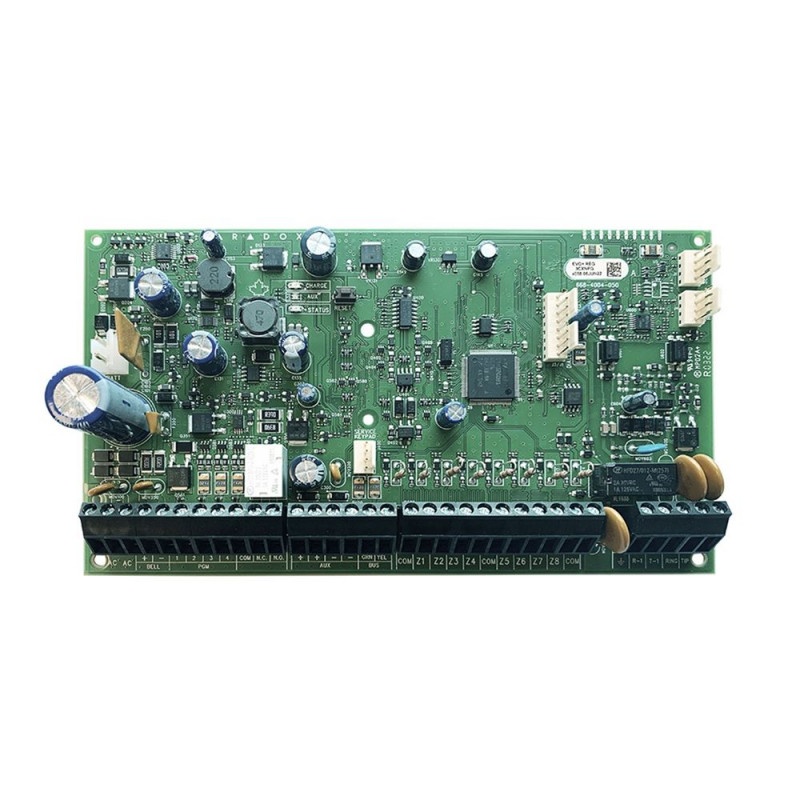

EVOHD+ PCB

9JUB000101
Sběrnicová ústředna (16 ATZ zón), max.192 zón, 8 podsystémů, 4+1 PGM

Cena na vyžádání

Počet
Na objednávku Na dotaz

Popis

EVOHD+ je pokračováním verze EVOHD. Poskytuje: dva sériové porty. Serial 1 funguje jako hlavní kanál hlášení a Serial 2 jako záložní kanál.Nová správa sběrnicových modulů.

Vlastnosti:

  • 192 zón
  • 8 podsystémů
  • 999 uživatelských kódů
  • 254 rozšiřujících modulů
  • Poskytuje stálé napájení, dohled a obousměrnou komunikaci mezi ústřednou a moduly
  • Efektivní využití nasazení zóny, integrované hlášení sabotáže připojených zařízení EVOHD+ bez dodatečné kabeláže
  • Konfigurace PGM: 4x polovodičové PGM (2-4), 1x 5A relé PGM, PGM1 lze použít jako 2vodičový kouřový vstup
  • Rychlejší pozemní komunikace pro software (1200 baudů)
  • Efektivní nabíjení baterie až 1,5A
  • Napájení 2,5A spínaný zdroj
  • 2A k dispozici pro moduly/zařízení (vyžaduje 75VA transformátor)

Pro kabeláž BUS nesmí být použit kabel UTP.

Ústředna neumožňuje scan BUS zadáním adresy 4005 nebo 4006,  Správa BUS je možná pouze prostřednictvím klávesnice TM50 nebo TM70 s firmware 2.xx.



Technické parametry:

  • Napájení AC: 16Vac, 40/75VA, 60Hz
  • Zálohovací akumulátor: 12Vdc, minimálně 7Ah
  • Napájecí výstup AUX: Typický 0,8A, maximálně 2,0A, bezpojistkové vypínání při 2,5A
  • Výstup na sirénu: 11,4 až 12,5 V DC, maximálně 1 A, bezpojistkové vypínání 3A
  • Vstupy: 8 zón nebo 16 ATZ na PCB
  • Výstupy PGM: PGM1 až PGM4 100mA polovodičová relé s +/- spouštěním, reléový výstup PGM5 dimenzovaný na 3A/28Vdc N.O. / N.C.)
  • Rozměry PCB: 95 x 202 mm
Detaily produktu
Paradox
9JUB000101
